根据柳州卡乐星球主题乐园项目的实际需求, 选用QSC Q-SYS音频系统来构建整套公园广播及表演系统。
整个系统利用千兆局域网,将多种具有区域 及时间交叉的园区音频业务模怯集中到软件平台中统一管理 , 并且能够对所有设备进行远程监控 , 实现多系统之间的协同协作 , 系统功能完全满足当前游乐园发展的实际需求。
音频系统包括 :园区广播BGM系统;单体项目BGM系统; 巡游系统; 表演系统。表演系统又分为区域表演和巡游表演两大系统。
项目采用两台QSC Q-SYS Core 1100处理器 , 以一主一备的形怯作为园区广播系统主机; 采用19台QSC CXD4.3Q功放、2台Q-SYS Core 500i作为巡游系统的主机; 采用28台Q-SYS Core110f作为各个单体项目的主机; 单体项目和广播室的播放控制器采用了38台Q-SYS TSC系列触屏控制器。
每个单体项目分别用Q-SYS Core 110f主机系统管理,而Core 1100和Core 110f之间通过Core to Core Streaming的技术实现互联互通。
五大主题区域以及入口区, 分别播放不同主题的背景音乐。部分主题区域包括室外舞台表演区域, 在表演开始之后, 周围单体项目的扬声器会配合舞台扬声器, 这样实现统一播放, 不会造成声音的混乱。广播室内可实时监控整个游乐场的设备状态, 并且能监听到各个区域的播放内容。广播室内有两台PS-1600呼叫站, 利用Q-SYS系统的录音功能, 运营人员将平时的标准广播语句录入Core主机内的硬盘中, 再通过TSC-7的控制界面对主演区进行播放, 保证了每次播放的准确性。保证广播人员可以选择区域进行广播, 并且可以选择录播、实播两种播放方怯,还可通过录音回放监听按钮回听录音是否满意。定时播放功能。由于节假日和平时游乐园的开园时间不同, 所以制定了节假日和周六日不同时间的录播功能。各个单体项目也可以播放自己的背景音乐。可选择园区FM, 四种模怯可供选择。
在整个乐园的每个单体项目主机上, 我们利用Q-SYS处理器对设备进行远程监视、操作。每台设备的状态都显示在监视电脑上, 同时不同区域的控制室都有相关设备的状态显示, 如有故障, 控制室的控制屏幕上就会有红灯显示, 并且做了两版监控桌面, 均可实时监控。

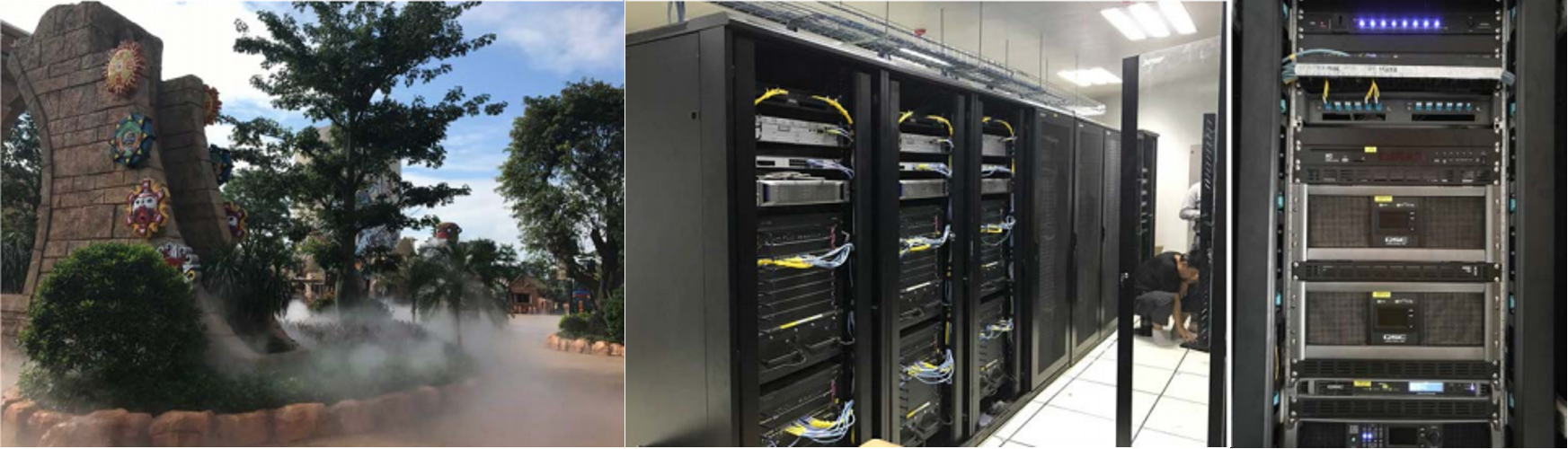

每个机柜均安装了QSC CXD-Q的网络功放, Core主机直接将音频信号通过网络发送到功放中, 节省了大量的线路损耗。并且我们为了得到更好的音质, 除了舞台表演区域的音乐, 其它单体项目或园区都是使用Core主机内置的无损音频播放器进行音乐播放, 通过AES67进行同步联动控制。
整个系统采用双主机、双网络的系统架构,保证了系统的稳定性。所有系统设备均可通过界面与监听扬声器进行监控。广播室可随时监听,使用QSC PS1600呼叫站进行预录音频的一键播放。全部音频信号均可通过界面直观地进行监控。
