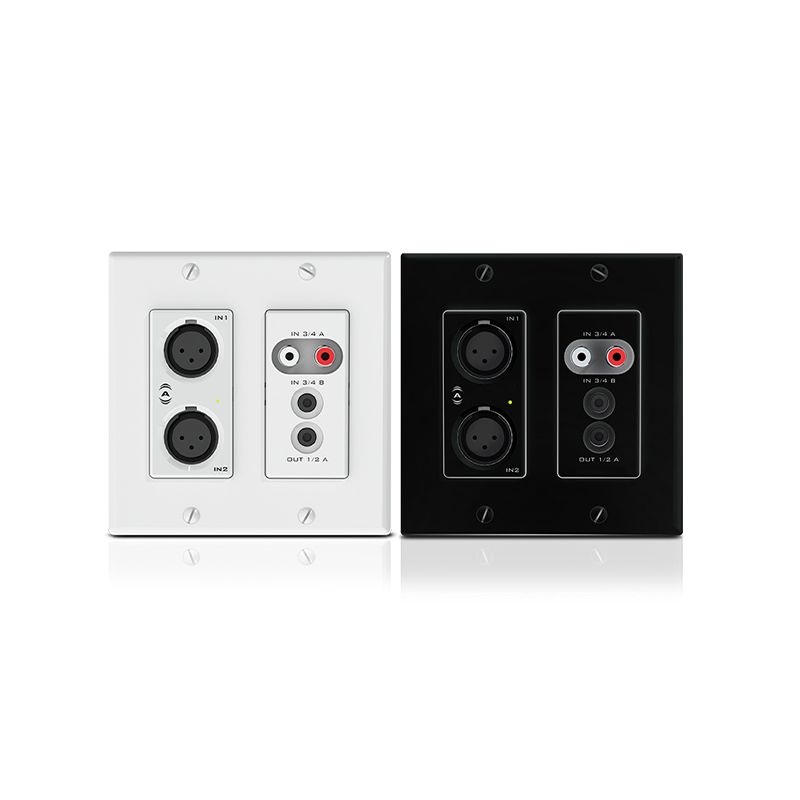

unD6IO 系列网络音频墙面板

Attero Tech unD6IO是一款经济高效的多IO Dante网络音频墙壁接板，采用双联的外形规格，提供XLR、RCA和3.5毫米输入，以及一个3.5毫米输出和两个均衡输出。unD6IO支持以太网供电，只需要一根CAT-5e/6电缆就可以实现所有连接（供电、控制和音频数据）。unD6IO的尺寸和I/O密度支持轻松将Dante连接部署在音频源或接收器附近，从而避免了成本高昂且易受干扰的模拟布线。

产品详情

规格参数

资料下载

视频展示

功能和优点

  • 2个平衡XLR麦克风/线路输入、2个RCA和1个3.5 mm输入
  • 1个3.5 mm输出和2个平衡输出（采用侧面安装可拔插连接器），支持软件控制音量
  • Q-SYS扩展程序支持以拖放方式集成到您的Q-SYS设计中
  • 支持PoE
  • 可以通过软件选择三个XLR输入增益电平，以适应各种输入电平和设备。
  • +48 V幻象电源
  • 支持Dante域管理器

音频输入
输入类型 2 x XLR（平衡及射频滤波）
2 x RCA（立体声非均衡）
1 x 3.5 mm（立体声非均衡）
增益 -18 dB、-3 dB、+25 dB和+40 dB，
软件选择(输入1/2)
最大输入电平 +20 dBu @ -18 dB增益，
+6 dBu @ - 3 dB增益，
-23 dBu @ +25 dB增益
-38 dBu @ +40 dB增益（输入1/2）
+12 dBu（输入3/4 A & B）
幻象电源 +48 V（仅输入1和2）
音频输出
输出类型 两路均衡线路电平，采用6针可插拔欧式接线端子，在Dante信号丢失时自动静音（输出1/2 B） 两路非平衡线路电平输出，采用立体声3.5 mm TRS接头（输出1/2 A）
衰减范围 -60 dB到0 dB（软件控制）
最大输出电平 +12 dBu，0 dB衰减（输出1/2 A）
+20 dBu @ 0 dB衰减（输出1/2 B）
Dante网络
物理电平 标准以太网
连接器 一个RJ-45
线缆类型 CAT 5e或更高规格
支持的采样率 44.1 kHz、48 kHz
常规
功率 PoE (802.3af)
尺寸（高x宽x深） 4.2 x 3.5 x 2英寸(114.3 x 88.9 x 50.8毫米)
Decora墙壁接板（2个）：4.87 x 4.94 x 0.08英寸(123.7 x 125.48 x 2.03毫米)
重量 0.6磅（0.27千克）
